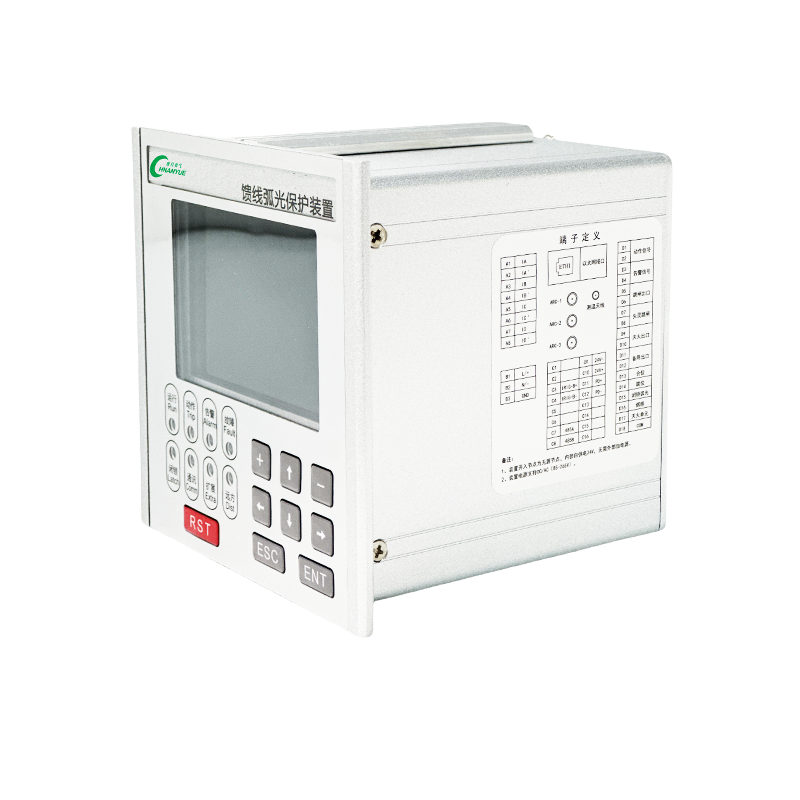

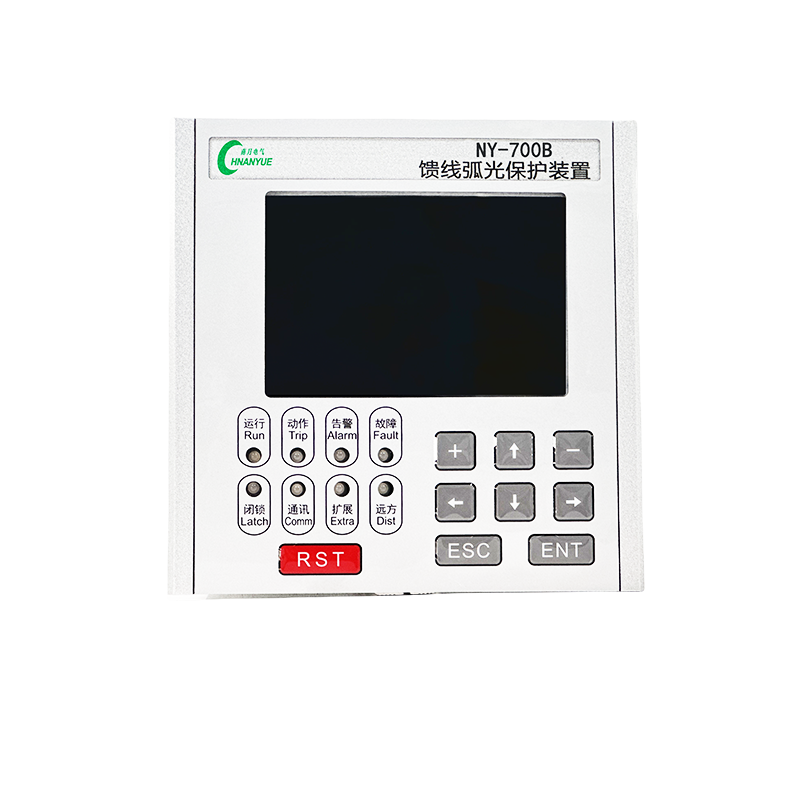

NY-700B馈线弧光保护装置

功能描述规格说明

在我国,中、低压母线短路故障中,重点设备和人员伤害主要由电弧光引起,然而,我国的大多数中低压母线没有设置快速母线保护,而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低,动作速度慢,往往会延长故障切除时间,从而进一步扩大设备损坏程度,甚至会引起“火烧连营”的恶性事故,冲击变压器一次运行,影响整个电网的安全运行。

NY-700B馈线弧光保护系统是我公司根据国内实际情况,吸收国外电弧光保护的特点,结合行业检测及保护配置相关规程,自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理,具有保护动作速度快、可靠性高等特点。

        主要应用于电力变电站火、电厂电气段开关柜、风电场及光伏站开关柜、箱式变电站、厂矿企业改造及新建项目、水利工程、医院及学校等大型市政工程项目




电弧光保护系统作用

1)减少或降低电弧光对于人体的伤害;

2)减少或降低电弧光短路故障对于设备的损害;

3)避免变压器因近距离母线故障造成动稳定破坏,延长变压器的使用寿命;

4)缩短电弧光故障切除时间,避免波及站内直流系统造成重大损失;

5)减少因电弧光故障造成设备停运的时间,更快地恢复供电;


技术参数

3路馈线弧光保护装置

序号

主要参数

功能

应用

1

工作电源

电源

AC/DC85~265V(AC工频:50Hz)

可定制DC48V,DC24V

功耗

正常运行≤8W;装置动作≤10W

2

电流输入

额定值In

5A/1A

测量范围

保护电流:0~20In

功耗

不大于0.5VA

3

电参量误差

保护电流

不大于4%

保护频率

0.1Hz

4

弧光信号输入

通道数

3路

传感器类型

光纤型

检测光类型

可见光/紫外光可选

5

动作时间误差

纯弧光保护

≤10ms

双判据保护

≤20ms

6

继电器输出

通道数

4路(选配6路)

工作电压

AC250V/8A

输入方式

无源接点

隔离方式

光电隔离,隔离电压2500V

7

485通讯

通讯接口

RS485默认1路、可选配最大3路

隔离类型

光电隔离,带防雷保护

波特率

9600bps

通讯规约

Modbus
