NY608A开关柜局部放电在线监测系统

电力设备绝缘体的绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，该击穿过程会很快，并且在击穿过程中会产生上升沿很陡的局部放电脉冲电流，其上升时间为ns级，并激发频率高达数GHz的电磁波信号。因此，可以运用超高频传感器监测电气设备内部局放电流激发的电磁波信号对开关柜的局部放电情况进行评估。

开关柜局部放电超高频法是开关柜局部放电检测的一种新型方法。由于超高频传感器所接收信号频率高、因此受外界干扰影响小，可以极大地提高开关柜局部放电检测的灵敏度与可靠性。

电气设备的绝缘内部如气泡间隙、杂质、尖刺等缺陷，在强电场作用下使得开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度会增大，从而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。

局部放电一般不会引起开关柜内部绝缘的穿透性击穿，但是却会导致绝缘介质的局部损坏。若其长期存在，则会在一定条件下造成绝缘装置电气强度的破坏，最终造成开关柜内部绝缘击穿。因此对电气设备的局部放电进行监检测是评估设备绝缘状况的重要手段，也是发现设备潜伏性故障，最终实现故障预警，避免故障发生的有效措施之一。

安装说明

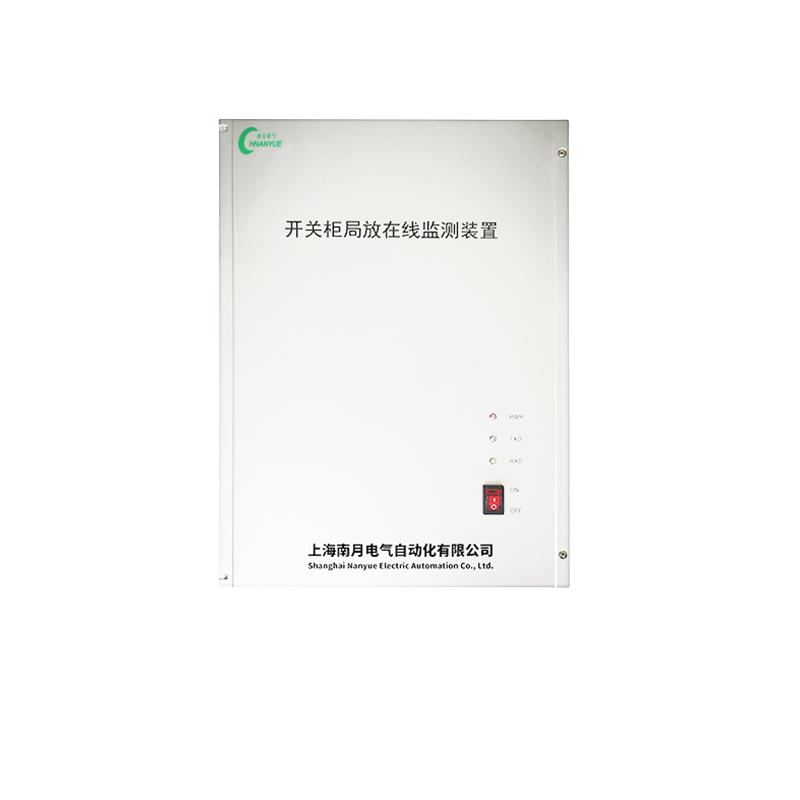

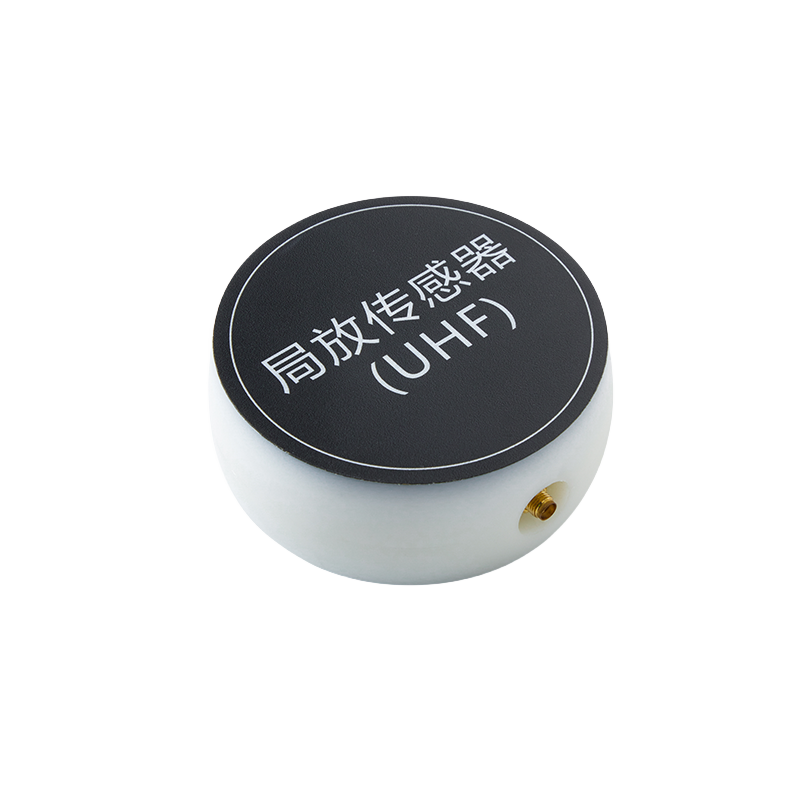

备注：超高频传感器依靠磁力吸附于开关柜电缆室内壁之上，安装过程简单快捷。超高频传感器的引出线需要穿过开关柜下方夹层，引出到开关柜下方的电缆沟或者电缆室内。开关柜局放在线监测装置悬挂于电缆沟（电缆层）的墙壁上。
