局部放电既是GIS（Gas Insulated Switchgear全封闭组合开关电器）绝缘劣化的征兆和表现形式，又是绝缘进一步劣化的原因。由于绝缘击穿的后果经常比较严重，因而对GIS进行局部放电监测能够有效地发现其内部早期的绝缘缺陷，确保设备的安全运行。局部放电在线监测系统是专为 GIS 设备的绝缘状态监测而设计的，运用特高频传感器技术实时监测GIS内部的局放信号，通过后台的数据分析软件和智能诊断系统，对信号进行分析和处理，评估GIS的绝缘状态，判断缺陷类型和缺陷的大致位置，并给出维护建议。

NY-608G型GIS局部放电在线监测系统由传感器、检波/信号处理单元、局放IED和专家系统服务器组成，多个局放IED可以构成分布式监测系统，同时对多个设备进行在线监测。一套GIS局放在线监测系统可配置一台专家系统服务器及多达256个局放IED，每个局放IED可支持 8个信号传感采集通道，适合不同规模变电站的GIS 设备的在线监测。

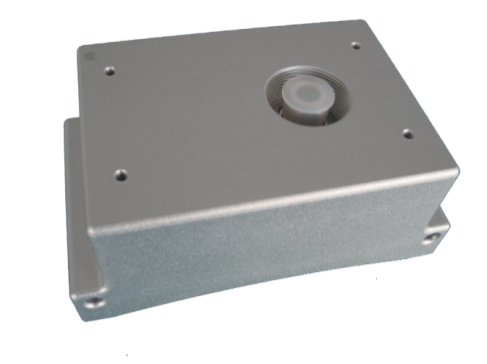

UHF传感器：安装在GIS上用于检测GIS腔体内部局部放电产生的特高频电磁波的局部放电信号。

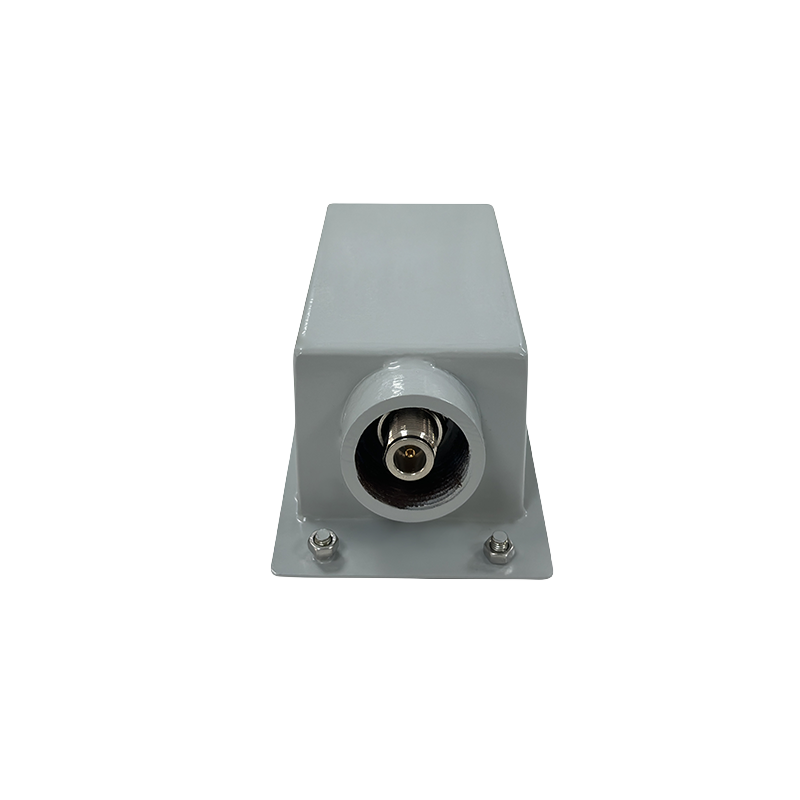

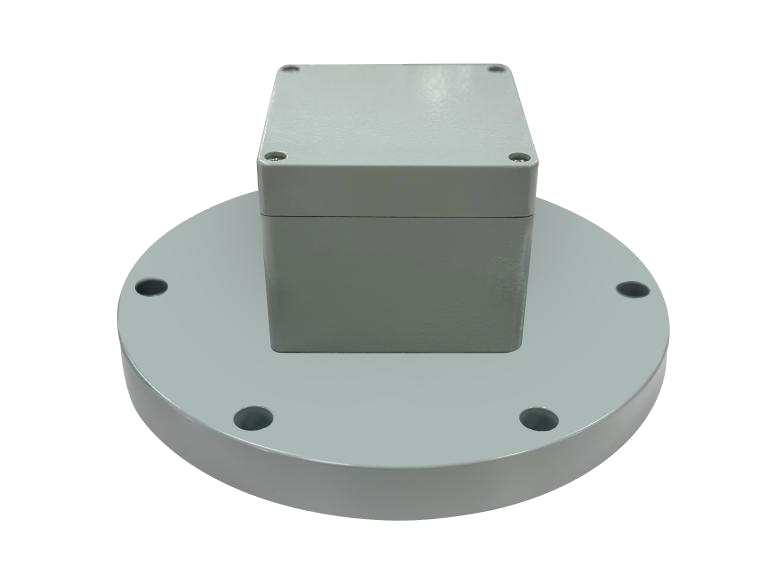

对于已运行的GIS推荐使用外置UHF传感器，外置式UHF传感器安装在在普通的盆式绝缘子或带有浇注孔的盆式绝缘子处，不影响变电站以及GIS的正常运行，可带电安装。

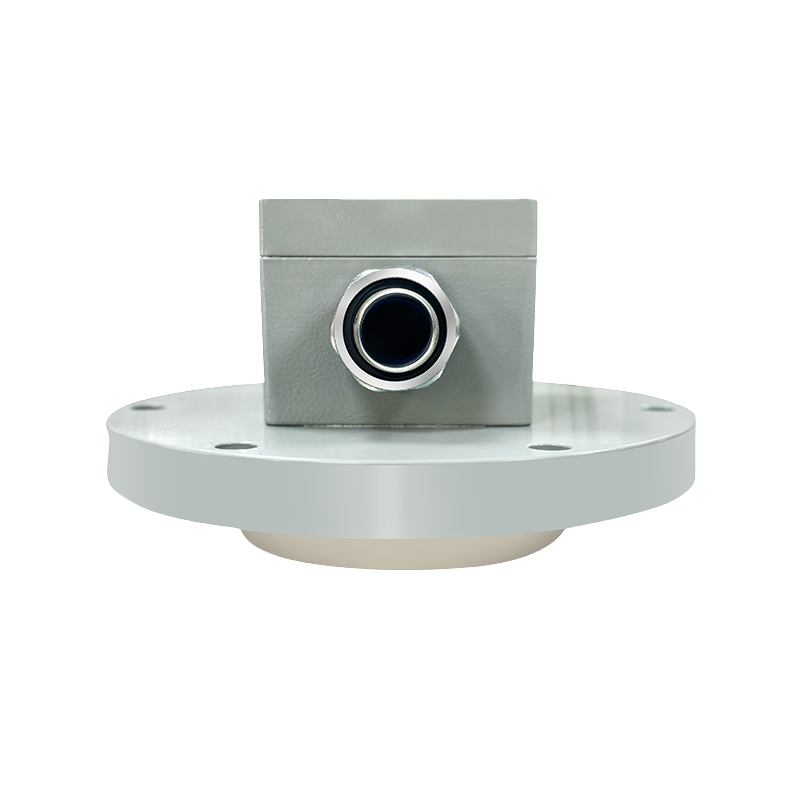

对于新建变电站的GIS推荐使用内置式UHF传感器，内置式UHF传感器安装在 GIS 筒体内壁上，需要在 GIS 设计阶段预留安装传感器的孔位；

检波/信号处理单元：实现对传感器采集到的信号进行滤波，检波，放大等功能，滤除无用的高频信号，对有效信号进行检波，放大，传输给局放监测IED装置。

局放IED：由高速数据采集单元、FPGA高速数据处理单元、通信与控制单元等模块组成，对检测的信号进行采集、处理，通过光纤将监测结果传到专家系统服务器，一个局放IED可同时处理8个传感器的采集数据；

专家系统服务器：通过对历史数据的统计和分析，结合设备内部局放的变化趋势，并根据信号的特点，与指纹库比对判断出可能的缺陷类型和缺陷的大致位置。

主要功能及特点

传感器结构尺寸设计小巧合理，安装不改变内部结构，不影响正常运行；

UHF局放传感器配有独特的天线门控抑制干扰信号技术，并通过脉冲识别、特征谱图分析等多种抗噪手段，最大限度抑制各种干扰，有效提高信噪比；

超高速检波技术，可有效捕捉特高频信号的时域特征；

局域网组成分布式监测系统，实现所有传感器的同步采集，实时性好，并能通过比较传感器之间的信号对缺陷位置进行定位；

强大的后台专家系统：能给出记录每次放电的时间和特征参数，用于生成二维图谱：（椭圆图、Q-ф、N-ф）和三维图谱：（PRPS、PRPD），并可随时查看历史记录及实时波形分析。具备强大的局部放电趋势分析功能，能给出局放故障部位、 故障模式等信息；

使用数据统计和智能诊断技术，对所有历史信号进行分析，给出高置信度的诊断结论并给出相关维护建议；

通信方式符合国网DL/T860（IEC61850）标准。

产品适用范围

该系统主要用于GIS的局部放电在线监测，并广泛适用于发电厂、变电站高压电气设备的局部放电在线监测。
