NY-608H高压电缆局放局放在线监测系统是采用最新传感器技术、信号处理器、计算机等技术手段和算法实现的新一代高性能数字化局放在线监测装置。在本系统中采用局部放电传感器、局部放电监测仪已经在多个变电站和发电站中经过长期的运行考验（室内外均有）一直运行可靠、稳定，并且有部分产品在现场发现了被监测设备的放电性故障，避免了重大事故的发生，实际应用证明，本系统提供的产品，完全能够适应现场环境要求。

产品研制的依据

Ø 局部放电测量GB/T 7354

Ø 电力设备局部放电现场测量导则 DL/T 417

Ø 高电压试验技术 第一部分：一般试验要求 GB/T 16927.1

Ø 高电压试验技术 第二部分：测量系统 GB/T 16927.2

Ø 高电压试验技术 第3 部分: 现场试验的定义及要求 GB/T 16927.

Ø Q/GDW 11304.1-2015 电力设备带电检测仪器技术规范第1部分:带电检测仪器通用技术规范.

系统监测原理及特点

系统采用模块化设计，其结构原理如图所示

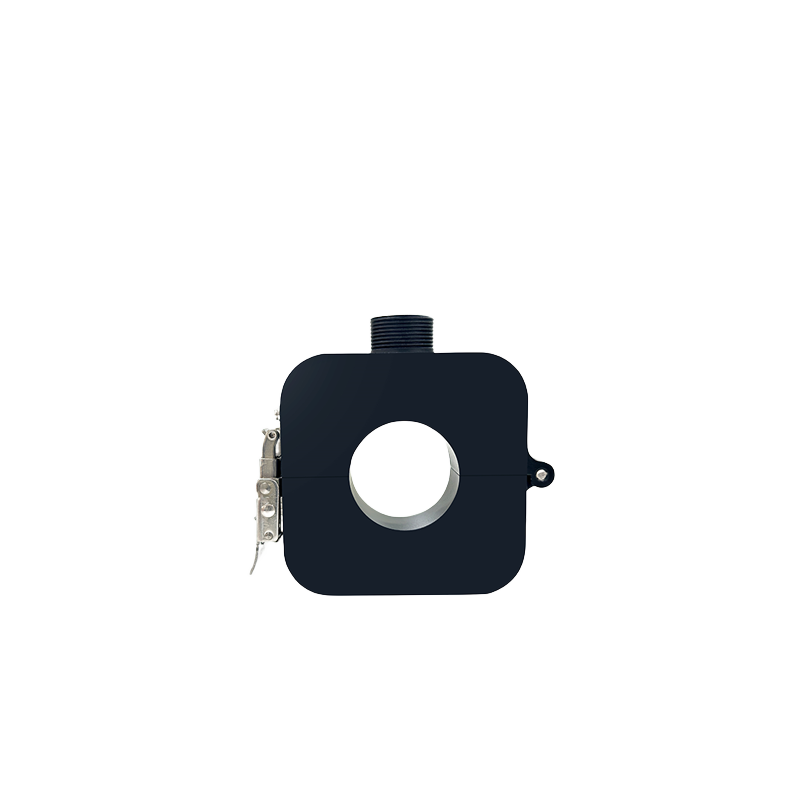

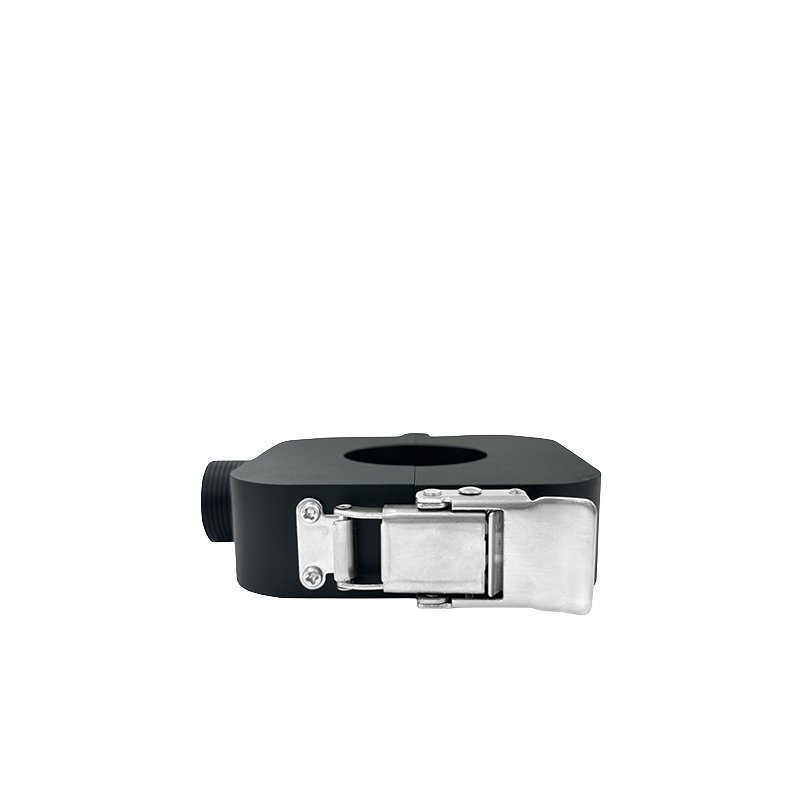

  系统的总体结构如图所示，通过安装在电缆接头交叉互联线上的高频电流传感器，来耦合电缆接头处的脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至前端处理采集单元，对模拟信号经过放大、模拟数字转换后变成数据信号再通过光缆，采用网线或光纤送至数据处理服务器。数据处理服务器对信号进行数据分析后获得电缆接头处的放电信号。将计算获得的放电数据写入到数据库中，经多次采集（一般测量50个工频周期）后，从数据库提取数据进行谱图分析和数据报表，并在虚拟检测系统的面板上显示。

系统特点

Ø 本系统适用于对110kV及以上电压等级电缆接头的局部放电在线及离线监测。结合数字信号处理技术和虚拟仪器技术研制的电缆接头局部放电在线监测系统，用于100KV及以上电缆的巡检，并能存储各个接头及各段电缆测试谱图、进行趋势分析，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。

Ø 本系统最小测量放电幅值：20mV（现场），频率范围为200kHz～300MHz，放电脉冲的时间分辨率为10μs，相位分辨率为0.18°。

Ø 本系统提供50工频周期放电图、二维（q-φ，N-φ，N-q）、三维（N-q-φ）谱图，可用以分析放电的类型。

Ø 利用MySQL构建的数据库，可记录测量相序、放电量、放电相位、测量时间等相关参数以及电缆型号、长度、测量位置等设备参数，可提供放电趋势图并具有预警和报警功能，可对数据库进行查询、删除、备份等。

Ø 本系统采用数字滤波、设置动态阈值等综合抗干扰措施，测试数据真实可靠。

系统功能

Ø 抗干扰能力强，监测数据准确：局放监测仪采用全密封多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；并配有模拟数字混合滤波功能，实现强干扰环境下局部放电在线监测。

Ø 提供多种报警方式：当局放超标时，该监测仪及时通过网络主动向上一级管理设备发出报警信号；此时在监测仪的液晶显示器上显示出报警信息。

Ø  设备管理方便：站内数台监测设备可独立运行，数据分别记录，也可通过一条数据通讯总线利用1台计算机对多台设备统一管理，可随时增加监测装置，由一台后台计算机管理。

Ø 存储量大，数据备份方便：在数据保存周期不小于1分钟的情况下，可连续保存数据的时间不小于3个月，并且可随时利用笔记本或计算机通过网络上载数据，进行数据备份。

Ø  最大放电量、当前放电量、放电次数等局放参数的分析与计算，Q-Φ-t图、n-t图、Φ-t图等多种图形显示方式。

Ø  具备各种局放信号的趋势图、实时波形图、自动报警功能、历史记录查询、历史趋势图查询和报警记录查询等功能。

Ø 可根据现场环境收集背景图谱和典型放电图谱，导入图谱库存储为典型图谱实现智能对比和诊断功能。

Ø  检测到达到报警值的异常信号时系统自动触发收集收集异常信号并保存图谱数据。

Ø  主机信号采样频率为200M,单通道数据采样速率不小50M。

Ø  每单个工频周波至少分256段进行数据采集保证数据的真实性。

Ø 可以根据需求设置自动触发时间自动存储PRPD、PRPS图谱，也可以选择实时保存图谱。

Ø 信号同步方式有内部时钟同步和外部电源同步,具有固定相位和相位轮移模式。

Ø 可选择信号峰值、信号均值、放电密度及三维图谱模式并支持查看存储数据。

Ø  系统具有信号远传功能,可接入综合监控后台或大数据。

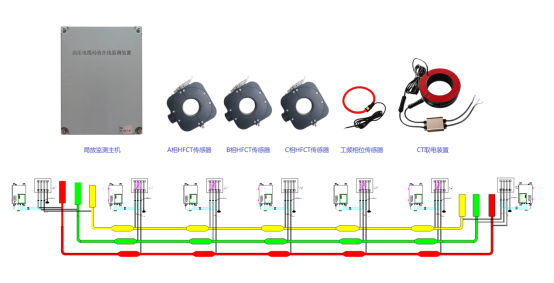

系统结构图
