电力监测装置

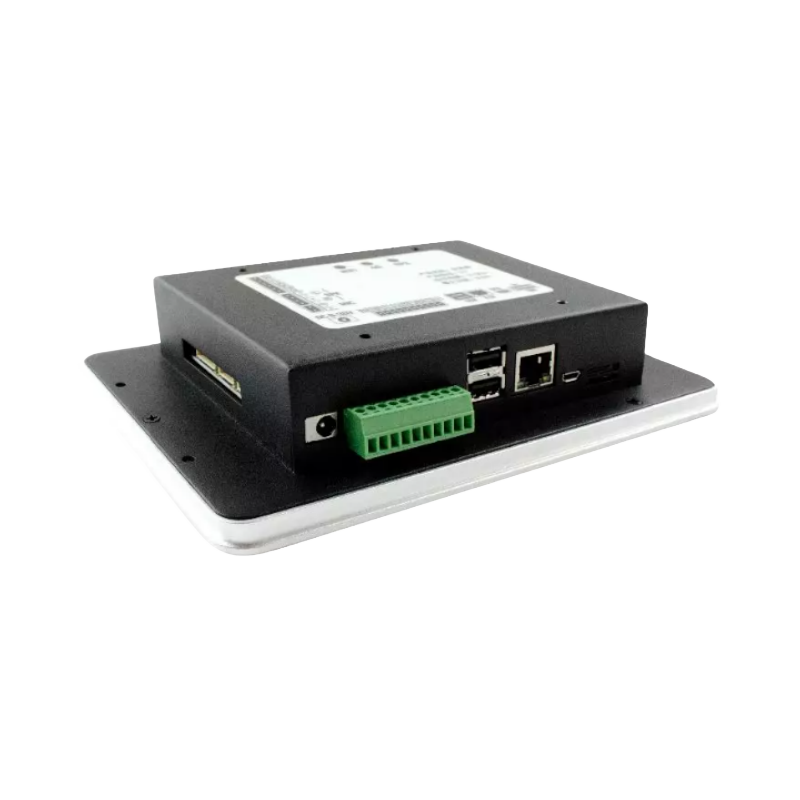

NY-401E 7寸触屏集中接收装置

功能描述规格说明

NY401-E触摸式无线测温主机是一款集温度传感器工作状态监测、温度显示、报警提示和输出、事件记录及数据记录于一体的监测仪,可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据,实现了高压设备热故障预知维护,有极高的可靠性和安全性.主机可修改地址等参数信息,界面直观明了,后期查看管理明了便捷.


产品功能


主要功能

功能介绍


基本功能


接收数据

接收无线温度传感器上传的温度和传感器工作电压

显示数据

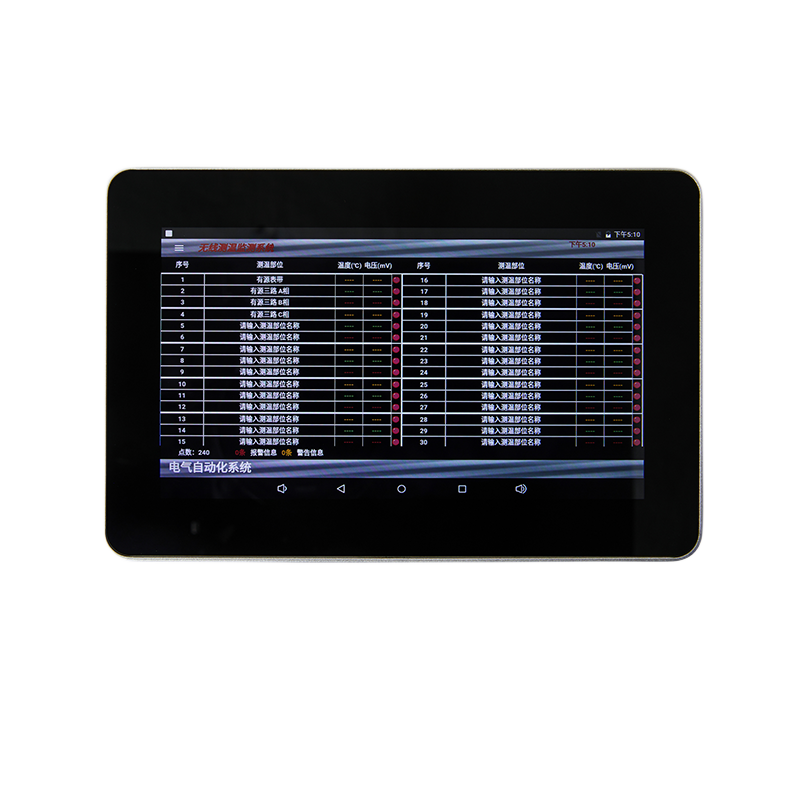

彩色显示接收到的数据,显示效果更直观,背光开关可控,适用多种应用场合

时钟显示

实时时钟显示,并作为事件记录的时间基准

参数设置

所有参数灵活可设,操作方便,掉电数据不丢失

报警输出

当有报警事件发生时,继电器干接点信号输出并发出蜂鸣报警声音提示

温度报警记录

记录曾发生过报警的测温位置的温度

密码管理

采用密码管理方式,设置参数时必须输入密码,密码分为用户密码和系统密码,输入系统密码可进行更高级的设置功能





主要技术参数


技术参数

技术指标

无线参数

无线频率

2.4GHz/433MHz/470~510MHz

管理无线传感器数量

≥240只

通讯参数

通讯方式

RS485、以太网、光纤,RS485通讯距离≤1200m(不加中继)

主机组网数量

≤128台

通讯规约

Modbus规约

波特率

1200、2400、4800、9600 bps 可选

报警默认参数



温度报警值

上限值:+90℃,下限值:-20℃

温度告警值

上限值:+60℃,下限值:-10℃

告警电压值

2700mV

继电器干接点参数

AC220V/5A无源常开(选配功能)

工作电压

AC85~265V/DC110~370V

整机功耗

≤5VA

工作温度

-10℃~+70℃

工作湿度

≤90%RH,不结露,无腐蚀

海拔

≤2500米

绝缘电阻

≥100MΩ(温度在10~30℃,相对湿度小于80%)

安装方式

壁挂式安装、嵌入式

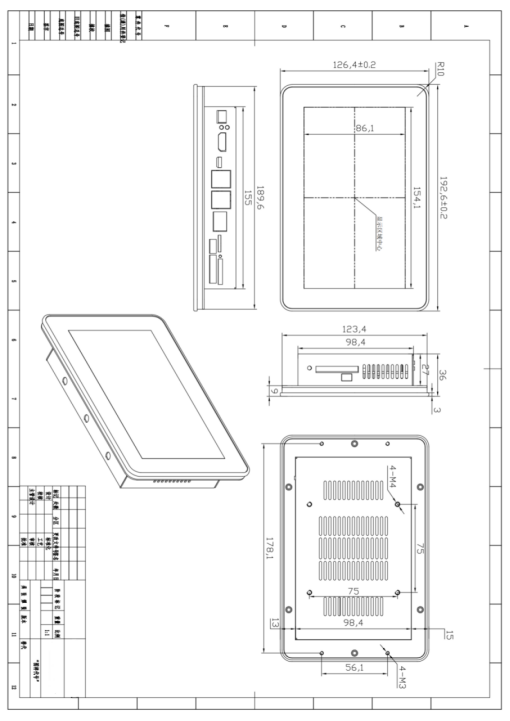

外形尺寸


NY-401E 7寸触屏集中接收装置(图1)
