NY-500A接地环流在线监测装置

功能描述规格说明

NY-500A接地环流在线监测系统适用于10kV以上单芯电缆的多点接地故障监测,可有效监测到电缆的运行情况,对保证电力电缆的安全稳定运行有重要意义。

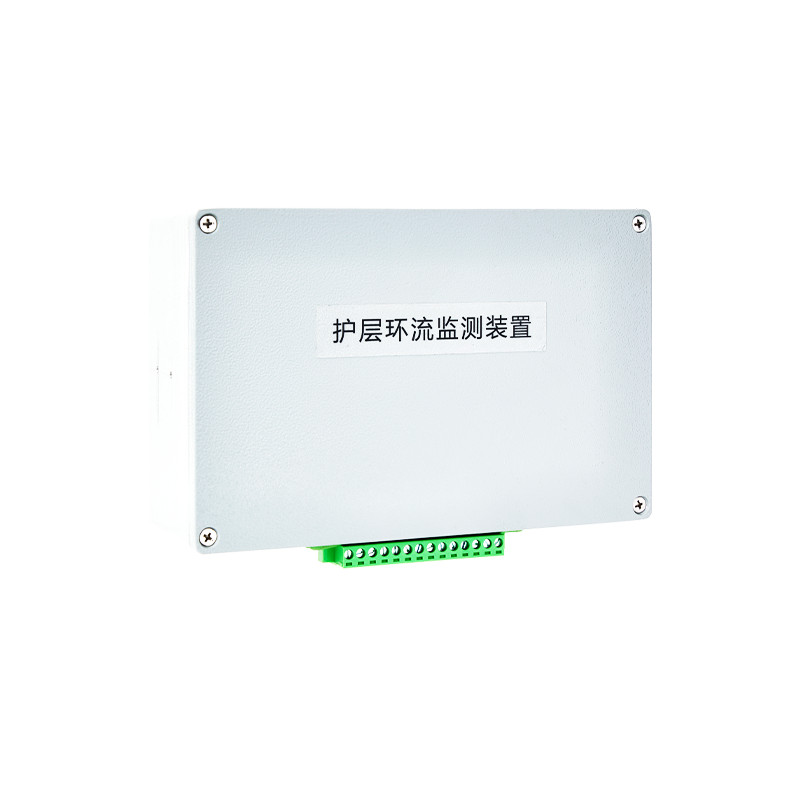

高压电缆接地环流监测系统是由护层环流监测装置和电流传感器组成,完成高压电缆接地环流检测,通过RS485通信模块将数据传送给本地监测屏柜。监测终端采用先进的测量电路、性能稳定可靠的传感器,实现对监测信号的准确测量和数据可靠传输。


系统特点

1) 能有效监测高压接地电缆环流数据,可自主设定预警值与报警值,且能实时上传高压接地电缆环流数据。

2) 采用工业级元器件,抗高温85℃,耐低温-25℃

3) IP65防护等级

4) 铝压铸外壳,恶劣环境下不受影响

5) 开放通讯协议,二次数据开发简便

6)完全按国家电力行业标准设计


技术参数

 数据采集装置技术参数表

技术参数名称

主要技术参数指标

上行通讯方式

RS485

可外接接地环流传感器数量

4个或者3个,根据项目定。

平均无故障工作时间

大于50000小时

输入电压范围(工作电压)

DC9V~DC30V

防雷保护等级

不低于2级

瞬态过载锁定反应时间

450A  120ms  500A  70mS

静态功耗电流

小于0.6mA

防护性能

不低于IP65

电磁兼容性

满足GB9254-1998    满足GB17625.1-5503

工作温度

-20℃ ~+85℃

运行环境湿度

15%~98%

大气压力

86~106kPa


电流互感器技术参数

技术参数名称

主要技术参数指标

电流采样范围

0~200A

分辨率

12bit

转换时间

10μs

线性误差

±1LSB max

变比

200A:100mA

防护等级

IP68

准确级

不低于0.5级

额定频率

50Hz

瞬态过载锁定反应时间

450A  120ms  /   500A  70mS

二次瞬变工频耐压

不低于3000V/min

二次绕组匝间绝缘值

大于1000MΩ
