电力局放监测装置

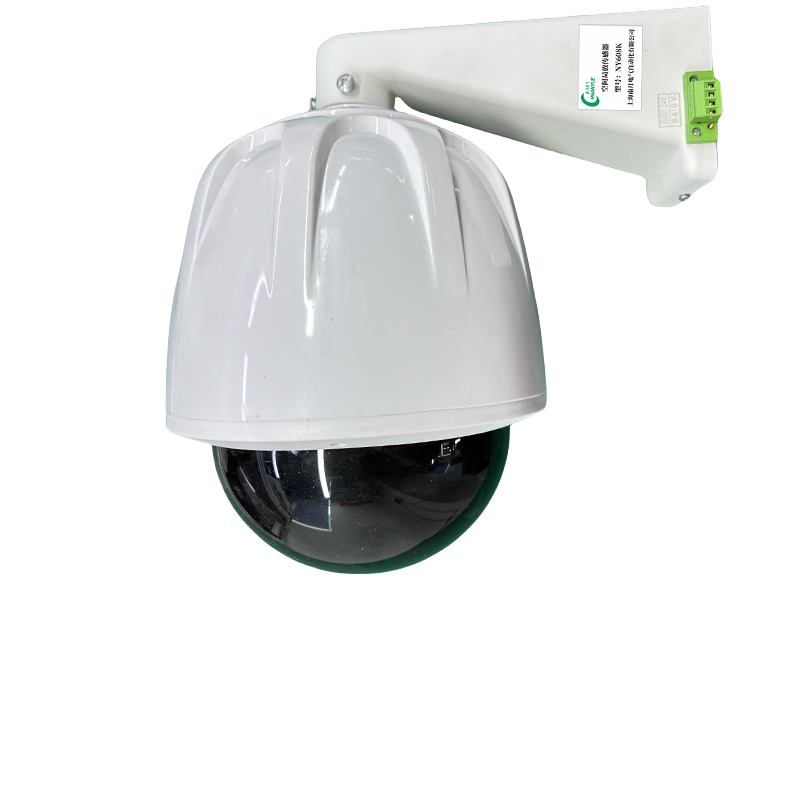

NY-608K空间局放传感器

功能描述规格说明

NY-608K空间局放传感器采用电磁波空间定位技术,通过全向特高频传感天线检测局放激发产生的电磁波信号,能够大范围地接收泄漏出来处于空间中的局放电磁波信号,用于配电站设备运行状态监测,有效监测及故障定位距离5-20米。检测带宽为500MHz~1500MHz。全向电磁波特高频天线无需表贴式安装,敞开在所要监测的环境中,在操作上优于传统产品,安全,且无需对一次设备有任何影响。在配电房安装主要考虑全局覆盖和取电源方便,通常安装在开关柜整排中间区域,方便全局监控,同时照顾取电位置,全向传感器的监测范围为有效半径20米。检测结果可到现场通过网线连接主机查看实时监测图谱(PRPD和PRPS图)。



适用范围

全向空间局放监测装置适用于10kV及以上电压等级开关站、配电房、箱式变电站等封闭空间内部的高压设备因局部放电在产生的电磁波信号的监测、分析、诊断预警等


使用环境

 1) 海拔高度:4500M以下;

 2) 环境温度:-40℃~+85℃。

性能特点

1) 传感器采用特高频(UHF)技术,抗干扰能力强、精度高(5pc)、实时在线监测(24小时)。

2) 传感器结构高度集成化,体积小、外观简洁。

3) 传感器选用非接触式全向电磁波空间定位检测技术,可无需接触设备360度无线监测设备局放, 无监测死角,一台传感器可监测半径20米范围。

4) 传感器无需维护,安装完成就可一直正常运行,运行时间可达10年。

传感器采用常规220V交流照明用电。

5) 无需接触设备,放在电气室内、无需停电,可根据实际情况安装在任意位置。

6) 传感器与人工检测方式形成互补,减少设备运行中人力资源的消耗。

7) 传感器具备优良的抗干扰和环境适应性,对噪声、超声驱鼠器、工频电场和磁场、高频电磁波、通信信号干扰、温湿度、灰尘环境适应能力超强。




主要技术参数

技术参数

技术指标

检测频带

300MHz--1.5GHz

信号采集

12Bit,50MHz

工作温度

-40℃~85℃

工作湿度

10-90%RH无冷凝

动态范围

≥60dB

检测灵敏度

5pC

工作电源

DC12V

通信协议

RS485/输变电物联网协议

额定功率

≤5W

尺寸

365×347×263mm
